Мы продолжаем тему ремонта ванной и туалетной комнат. И сегодня мы рассмотрим такую интересную тему, как электрическая проводка в ванной своими руками. Тема достаточно серьезная.

СОДЕРЖАНИЕ:

  1. Электропроводка
  2. Заземление
  3. ВСЕ УРОКИ ПО РЕМОНТУ ВАННОЙ И ТУАЛЕТА

Кратко напомню, что мы уже сделали. Мы провели демонтажные работы в ванной комнате: сняли раковину, зеркало и другие аксессуары, отбили старую краску со стен, убрали бетонные пороги по периметру, очистили потолок от старого мела и шпаклевки, проверили состояние водопроводных стояков (заменили их при необходимости или отремонтировали), сделали разводку водопроводных труб в стенах и теперь пришло время электрики.

Электрическая проводка в ванной комнате и туалете своими руками

Будем осваивать такую тему, как электрическая проводка в ванной комнате и туалете своими руками.

Нужно понимать, что вся электропроводка должна быть спрятана в стенах. Никакую проводку нельзя кидать поверх кафеля через удлинители, т. к. это некрасиво и небезопасно.

Прежде чем начнете работу, возьмите лист бумаги и начертите схему Вашей будущей электрической проводки в ванной и туалете.

  1. Сразу определите весь перечень электроприборов, которые будут в Вашей системе: подсветка потолка, подсветка шкафчика, электрическая вентиляция, стиральная машина, бойлер, джакузи и т. д.
  2. Прикиньте общую возможную потребляемую мощность, если все приборы будут включены (сложите общую потребляемую мощность в киловаттах).
  3. Если у Вас ванная старого образца, где раньше кроме лампочки ничего не было, то с появлением множества новых электроприборов мощность станет намного больше, и для подачи электричества нужны более толстые провода. А значит речь идет о полной замене старых проводов.
  4. Если требуется замена проводов в ванной комнате и туалете, то необходимо к ним подвести отдельный толстый провод от электрощитка (который находится или в прихожей или на лестничной площадке) и посадить его на отдельный автомат, как я это рассказывал в статье Электропроводка на кухне своими руками. Провода бывают разного сечения, например, 1.5 кв.мм, 2.5 кв.мм. Запишите в блокнот длину прокладываемого провода, общую потребляемую мощность от электроприборов и отправляйтесь в специализированный магазин электрики - там Вам на рассчитанную мощность отрежут нужную длину силового кабеля нужного сечения. Лучше брать провод с запасом мощности.
  5. Итак, от автомата вы провели силовой кабель к ванной комнате и туалету. Далее нужно предусмотреть, что часть электричества пойдет на обычный выключатель (ванная, туалет, кухня), часть непосредственно на розетку для стиральной машины и бойлера, часть на джакузи и т. д. Одним словом, Вам потребуется разделить входящий питающий провод на несколько цепей. Для этих целей служат распределительные коробки, которые также должны быть спрятаны в стенах.
  6. Питающий провод идет к коробке, там режется и соединяется с помощью специальных колодок с проводами, которые уже непосредственно идут к электроприборам (такие провода могут быть тоньше, в зависимости от потребляемой мощности в данной электрической цепи). О том, как соединять провода между собой, читайте в статье Как правильно выполнять соединение проводов.
  7. Для прокладки проводов в стенах Вам потребуется делать штробление в стенах. А для того, чтобы сделать новые розетки придется высверливать под них отверстия в бетоне, либо делать наружные розетки.

В итоге, монтаж электрики - это достаточно трудоемкое и ответственное занятие.

Вот так должны выглядеть проложенные в стенах провода:

электропроводка в ванной

Те места, куда приходят провода, должны быть либо розетками, либо распределительными коробками, под которые Вы просверливаете в стенах отверстия:

розетки в ванной

Все должно быть утоплено в стену. Для работы Вам потребуется перфоратор.

Чтобы проштробить канавки для проводов, перфоратор нужно перевести в режим "долбления" и при этом использовать специальную насадку в виде лопатки. Для высверливания отверстий под розетки перфоратор переводится в режим "сверления+долбления", при этом используется специальная коронка по бетону. Про режимы работы перфоратора подробно можно почитать здесь.

Не берите для этих целей дешевые некачественные перфораторы, а тем более не берите их у кого-нибудь в долг или в аренду. Вы их сожжете. Лучше купите для дома один раз и навсегда Хороший перфоратор.

В итоге внутри стены у Вас получится проводка:

монтаж электропроводки в квартире

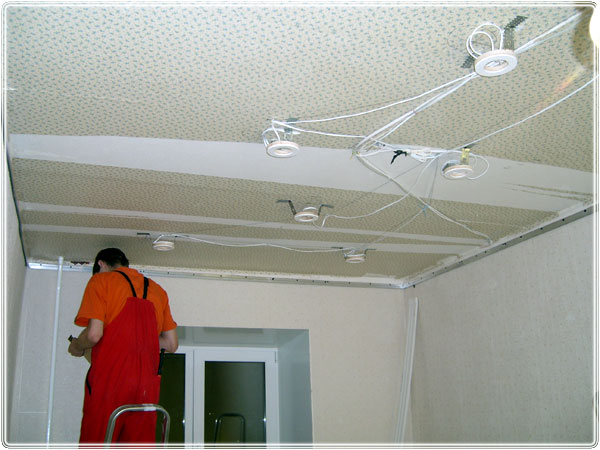

Для потолка решение может быть различным. Чаще всего в ванной делают навесной потолок из пластиковых панелей или металлический реечный потолок. Для этих целей специальная обработка потолка не требуется, т. к. сам он будет висеть на специальных подвесках. Поэтому провода, которые нужно пустить поверху, можно просто крепить саморезами через пластиковые хомутики:

крепление провода

Если же Вы оставите потолок как есть, т. е. просто покрасите его, то в этом случае рекомендую так продумать проводку, чтобы она шла как можно меньше по потолку. Например, для единичного точечного освещения светильник лучше разместить на верху стены, а не на потолке, т. к. в этом случае потолок вообще долбить не нужно. Если же Вы четко решили подвесить Ваш светильник по центру ванной комнаты, и при этом из потолка не выходят никакие провода, то в этом случае Вам нужно проштробить аккуратную канавку от стены до цента потолка, куда Вы протяните провод. Только учтите, что в этом случае Вам точно потребуется делать последующую штукатурку потолка.

Как делать заземление

Отдельно хочу сделать несколько комментариев относительно заземления самой ванны и прочих металлических конструкций.

У меня настоятельная просьба - не мудрите ни в коем случае сами. Для этой цели обязательно пригласите электрика. Вы можете ему продемонстрировать, что разводку проводов Вы сделали сами, но заземлять боитесь.
Дело в том, что к сожалению, у нас не все дома одинаковые. В современных домах заземление сделано уже правильно. В старых домах оно сделано не так как нужно. Где-то нуль соединен с землей, где-то вообще не пойми что. И ни в коем случае не спрашивайте в магазинах, как делать правильно, поскольку продавцы тоже имеют свое особое мнение на этот счет. Для интереса я задавал этот вопрос в разных электрических магазинах и слышал совершенно противоположные мнения относительно того, что правильно, а что нет.

Нужно пригласить от дома (ТСЖ, ЖСК, Управляющей компании)  лицензированного специалиста именно на эту задачу. Заранее предупредить, что Вам нужно сделать качественное заземление ванной комнаты, чтобы он Вам официально все сделал, расписался и взял ответственность за выполненную работу. Ошибка в этом деле может стоить жизни. Будьте с этим очень осторожны.

На этом статья заканчивается. Сегодня мы с Вами узнали как делается электрическая проводка в ванной комнате.
